概述
YU-1A型手提式液下泵是在YU-1型的基礎上改進而成的，其過流部件既有用超高分子量聚乙烯（UHMWPE）整體模壓而成的，也有用增強聚丙烯整體注塑而成的。該泵與YU-1泵的明顯區別在于，將電機軸承與泵軸間加了聯軸器，增強了泵頭運轉的穩定性，也給用戶的維修提供了方便。
價格較經濟，穩定性好，無泄漏之憂，液下深度≤1m。
一般稀酸、稀堿等腐蝕性，磨蝕性介質的低位輸送。

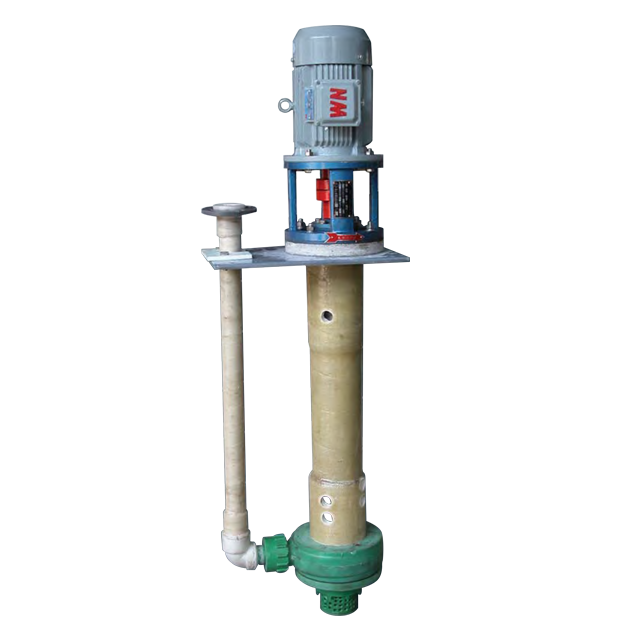

YU-1A耐腐液下泵
YU-1A型手提式液下泵是在YU-1型的基礎上改進而成的，其過流部件既有用超高分子量聚乙烯（UHMWPE）整體模壓而成的，也有用增強聚丙烯整體注塑而成的。該泵與YU-1泵的明顯區別在于，將電機軸承與泵軸間加了聯軸器，增強了泵頭運轉的穩定性，也給用戶的維修提供了方便。 價格較經濟，穩定性好，無泄漏之憂，液下深度≤1m 。 一般稀酸、稀堿等腐蝕性，磨蝕性介質的低位輸送。
安裝使用及維修說明
1．安裝：將泵垂直固定于所需的位置上，連接好出口管路。
2．啟動：接通電源點啟動，查看電機轉動方向與泵上箭頭是否一致，如不一致應重新接線調整電機；電機運轉正常后再慢慢開啟出口閥門至所需要的工作狀態。
3．停車：先關閉出口閥門，再停電源。
4．拆卸：
a. 先拆下輸液管7,旋開過濾罩20(過濾罩與泵蓋之間為右旋螺紋),再旋下泵蓋21（拆裝時可利用泵蓋上的兩只拆裝孔），然后依次拆下拼帽組件19、葉輪17、和軸套15(拼帽與軸之間為左旋螺紋);
b .旋下泵體13(右旋螺紋),擰下拼帽12(右旋螺紋),取下K型圈14。
5．裝配：將已經磨損或損壞的零件更換后，按拆卸相反的順序?qū)⒈媒M裝好，裝配時應特別注意各部位墊片的安裝。不要多裝或少裝。
6．檢查：裝配完畢，應用手盤動聯軸器，看看是否運轉靈活，如轉動不靈活或有不正常噪音，卡死等異常情況，應重新拆泵檢查，清理異物，消除噪音，通過增減葉輪墊16調整葉輪與泵體之間的間隙，此間隙應保證在（1~2）mm之間，通過增減泵蓋墊18調整葉輪與泵蓋之間的間隙，此間隙應保證在（1~2）mm，安裝好后，再盤聯軸器，如此反復直到運轉靈活方可接電，按啟動程序使泵進入工作狀態。
7．注意事項：由于該泵的大部分是塑料制成的，故不能對其進行強力沖擊和扭曲，以免產生不必要的損壞。

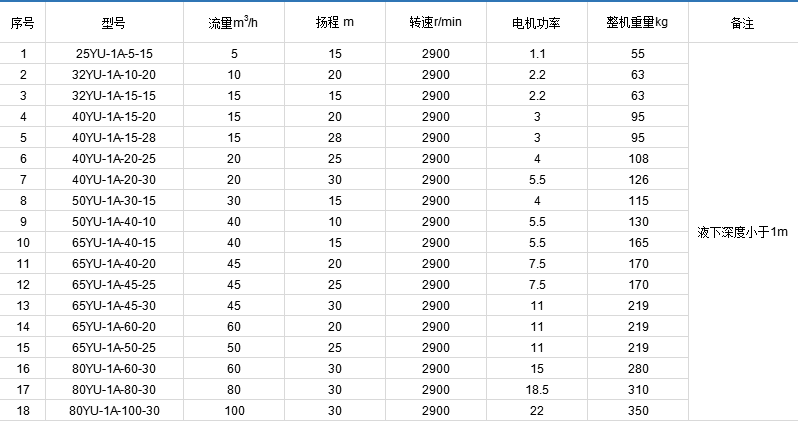

參數表

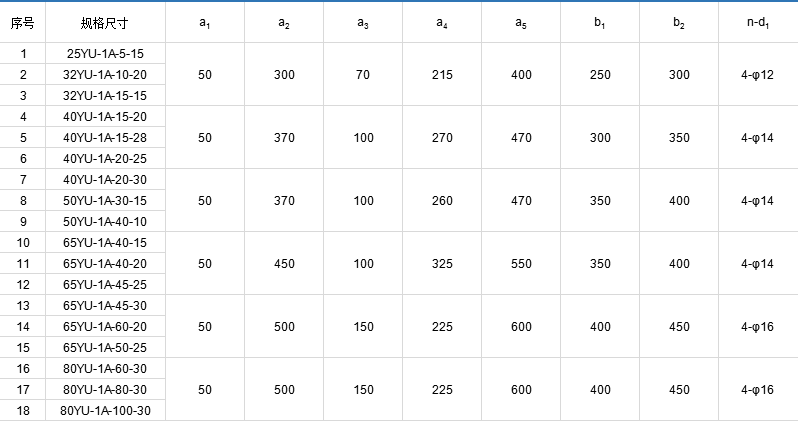

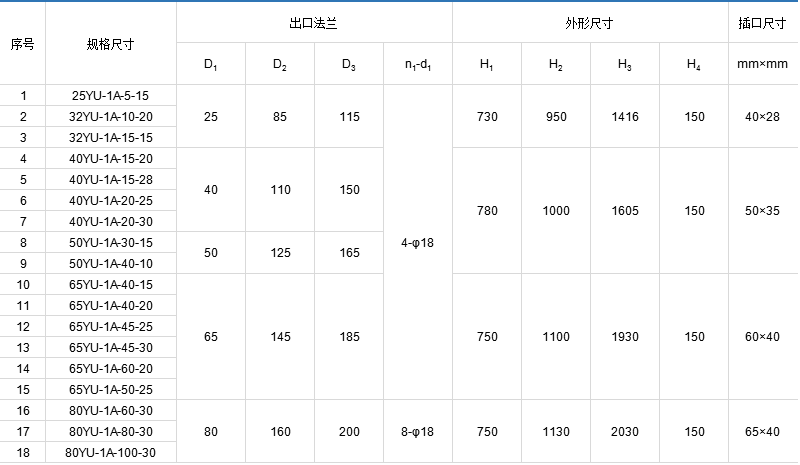

安裝尺寸
| 安裝尺寸表的查對方法 1、在性能參數表確定進口口徑、配套電機轉速r/min、配套功率KW三個主要參數后在同型號、安裝尺寸表中找到相同時滿足此三要素的泵的安裝尺寸即為該泵的安裝尺寸參數。 2、電機轉速在安裝尺寸表中反應型式為 ◆ KW-2為二極電機轉速2900r/min ◆ KW-4為四極電機轉速1450r/min ◆ KW-6……依次類推 |
| |
| |
| |
